RAID 0, RAID 1, RAID 10, RAID 5

Posté le: Dec 8, 2020 | Auteur: Thierry Hilaire
RAID 0, RAID 1, RAID 10, RAID 5
RAID0 (volume agrégé par bandes)
Le RAID0 permet de diminuer le temps de lecture écriture des donnée par 2 si vous avez 2 disques, par 3 si vous avez 3 disques etc....
Ce système est très utile pour par exemple des requêtes en permanence de bases de données importante.
Le système consiste à découper les données par le nombre de disque.
Ces données "découpées" sont ensuite lues ou écrites simultanément sur les disques.
Les données ainsi "découpées" sont lues ou écrites en parallèle et non en série.
Avantage : Vitesse de lecture écriture.
Inconvénient : En cas de "crash" d'un des disques, tout est perdu, aucunes données ni même le système d'exploitation ne sont récupérable
Installation PC en RAID1 (Mirroring)
Le RAID1 est un système de sauvegarde en temps réel.
Il faut pour cela au moins 2 disques de même capacité.
L'écriture des informations se fait simultanément sur les 2 disques.
En cas de "crash" d'un des disques le 2ème prend la relève sans interruption de vos activités.
Un message apparaît alors vous indiquant lequel des disques est Hors Service.
Vous pouvez alors remplacer le disque dur défectueux par un identique neuf, soit à "chaud" si le contrôleur de disque RAID le permet, ou alors à "Froid", machine éteinte.
Lorsque vous rallumez votre ordinateur "reconstruit" le nouveau disque à l'identique de celui qui est fonctionnel, mais vous pouvez travailler sur votre ordinateur pendant ce temps.
Lorsque vous avez fini de travailler, l'idéal pour gagner du temps et de ne pas éteindre l'ordinateur, la reconstruction qui peut longue se poursuit.
Avantage : Sécurisation de votre votre système d'exploitation, logiciels, données en temps réel.
Inconvénient : Pour 1 To de disque dur disponible, il faut un 2ème disque dur de 1To
Important : Pensez toujours à avoir un disque d'avance.......
RAID10 (Mirroring + volume agrégé par bandes)
Le RAID10 est l'association du RAID0 et du RAID1
RAID0 permet de diminuer le temps de lecture écriture des donnée
RAID1 est le système de sauvegarde du RAID 0 en temps réel.
Il faut pour cela au moins 4 disques de même capacité.
2 pour le RAID0 (découpe de l'information en autant de disque pour le RAID0 et lecture ou écriture des informations ainsi découpées sur le nombre de disque)
2 pour le RAID1 (clonage en temps réel des disques RAID0
si vous optez pour plus de disque pour le RAID0, il vous en faudra autant pour le RAID1
Tout cela est géré par un carte spécifique, dites carte RAID
Avantage : Rapidité en lecture / écriture. La vitesse est quasiment divisée par le nombre de disque utilisé.
Sécurisation de votre votre système d'exploitation, logiciels, données en temps réel, sécurisation du RAID0
Inconvénient : Plus vous avez de disque en RAI0 autant il vous en faudra pour le RAID1....
Important : Pensez toujours à avoir un disque d'avance.......

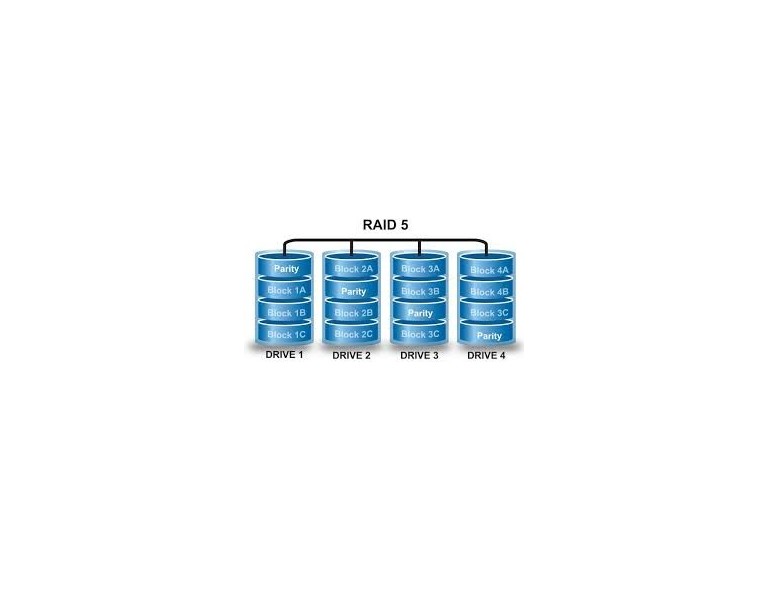

RAID5 (volume agrégé par bandes à parité répartie)
Le RAID5 : le stockage se fait par bande (voir image d'illustration).
4 Disques, 4 Bandes, un bit de parité pour la récupération des données en cas du crash d'un disque.
Le bit de parité de chaque bande est répartie de façon circulaire sur les 4 disques.
En cas de crash d'un des disques, les données perdues sont reconstituées grâce au bit de parité.
Avantage : Performances en lecture aussi élevées qu'en RAID 0,
Tolère la perte d'un disque.
Inconvénient : Ralentissement en écriture du fait du calcul de la parité
Capacité utile de n−1. n-1 disques sur un total de n disques.
Temps de reconstruction long pour les disques durs de grande capacité.
